ECharts 数据的视觉映射

数据可视化简单来讲就是将数据用图表的形式来展示，专业的表达方式就是数据到视觉元素的映射过程。

ECharts 的每种图表本身就内置了这种映射过程，我们之前学习到的柱形图就是将数据映射到长度。

此外，ECharts 还提供了 visualMap 组件 来提供通用的视觉映射。visualMap 组件中可以使用的视觉元素有：

  • 图形类别（symbol）
  • 图形大小（symbolSize）
  • 颜色（color）
  • 透明度（opacity）
  • 颜色透明度（colorAlpha）
  • 颜色明暗度（colorLightness）
  • 颜色饱和度（colorSaturation）
  • 色调（colorHue）

数据和维度

ECharts 中的数据，一般存放于 series.data 中。

不同的图表类型，数据格式有所不一样，但是他们的共同特点就都是数据项（dataItem） 的集合。每个数据项含有 数据值（value） 和其他信息（可选）。每个数据值，可以是单一的数值（一维）或者一个数组（多维）。

series.data 最常见的形式 是线性表，即一个普通数组：

series : {
    data : [
        {       // 这里每一个项就是数据项（dataItem）
            value : 2323 , // 这是数据项的数据值（value）
            itemStyle : { ... }
        } ,
        1212 ,   // 也可以直接是 dataItem 的 value，这更常见。
        2323 ,   // 每个 value 都是『一维』的。
        4343 ,
        3434
    ]
}
series : {
    data : [
        {                         // 这里每一个项就是数据项（dataItem）
            value : [ 3434 , 129 ,   '圣马力诺' ] , // 这是数据项的数据值（value）
            itemStyle : { ... }
        } ,
        [ 1212 , 5454 , '梵蒂冈' ] ,   // 也可以直接是 dataItem 的 value，这更常见。
        [ 2323 , 3223 , '瑙鲁' ] ,     // 每个 value 都是『三维』的，每列是一个维度。
        [ 4343 , 23 ,   '图瓦卢' ]     // 假如是『气泡图』，常见第一维度映射到x轴，
                                  // 第二维度映射到y轴，
                                  // 第三维度映射到气泡半径（symbolSize）
    ]
}

在图表中，往往默认把 value 的前一两个维度进行映射，比如取第一个维度映射到x轴，取第二个维度映射到y轴。如果想要把更多的维度展现出来，可以借助 visualMap 。

visualMap 组件

visualMap 组件定义了把数据的指定维度映射到对应的视觉元素上。

visualMap 组件可以定义多个，从而可以同时对数据中的多个维度进行视觉映射。

visualMap 组件可以定义为 分段型（visualMapPiecewise） 或 连续型（visualMapContinuous），通过 type 来区分。例如：

option = {
    visualMap : [
        { // 第一个 visualMap 组件
            type : 'continuous' , // 定义为连续型 visualMap
            ...
        } ,
        { // 第二个 visualMap 组件
            type : 'piecewise' , // 定义为分段型 visualMap
            ...
        }
    ] ,
    ...
} ;

分段型视觉映射组件，有三种模式：

  • 连续型数据平均分段: 依据 visualMap-piecewise.splitNumber 来自动平均分割成若干块。
  • 连续型数据自定义分段: 依据 visualMap-piecewise.pieces 来定义每块范围。
  • 离散数据根据类别分段: 类别定义在 visualMap-piecewise.categories 中。

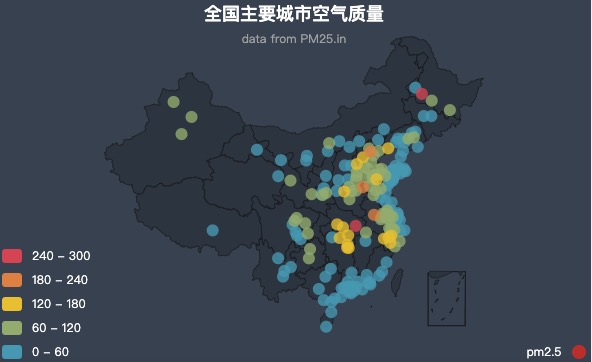

分段型视觉映射组件，展现形式如下图：

实例


尝试一下 »

视觉映射方式的配置

visualMap 中可以指定数据的指定维度映射到对应的视觉元素上。

实例 1

option = {
    visualMap : [
        {
            type : 'piecewise'
            min : ,
            max : 5000 ,
            dimension : 3 ,       // series.data 的第四个维度（即 value[3]）被映射
            seriesIndex : 4 ,     // 对第四个系列进行映射。
            inRange : {           // 选中范围中的视觉配置
                color : [ 'blue' , '#121122' , 'red' ] , // 定义了图形颜色映射的颜色列表，
                                                    // 数据最小值映射到'blue'上，
                                                    // 最大值映射到'red'上，
                                                    // 其余自动线性计算。
                symbolSize : [ 30 , 100 ]               // 定义了图形尺寸的映射范围，
                                                    // 数据最小值映射到30上，
                                                    // 最大值映射到100上，
                                                    // 其余自动线性计算。
            } ,
            outOfRange : {       // 选中范围外的视觉配置
                symbolSize : [ 30 , 100 ]
            }
        } ,
        ...
    ]
} ;

实例 2

option = {
    visualMap : [
        {
            ... ,
            inRange : {           // 选中范围中的视觉配置
                colorLightness : [ 0.2 , 1 ] , // 映射到明暗度上。也就是对本来的颜色进行明暗度处理。
                                          // 本来的颜色可能是从全局色板中选取的颜色，visualMap组件并不关心。
                symbolSize : [ 30 , 100 ]
            } ,
            ...
        } ,
        ...
    ]
} ;

更多详情，参见 visualMap.inRange 和 visualMap.outOfRange 。
