Matplotlib 绘图标记
绘图过程如果我们想要给坐标自定义一些不一样的标记，就可以使用 plot() 方法的 marker 参数来定义。

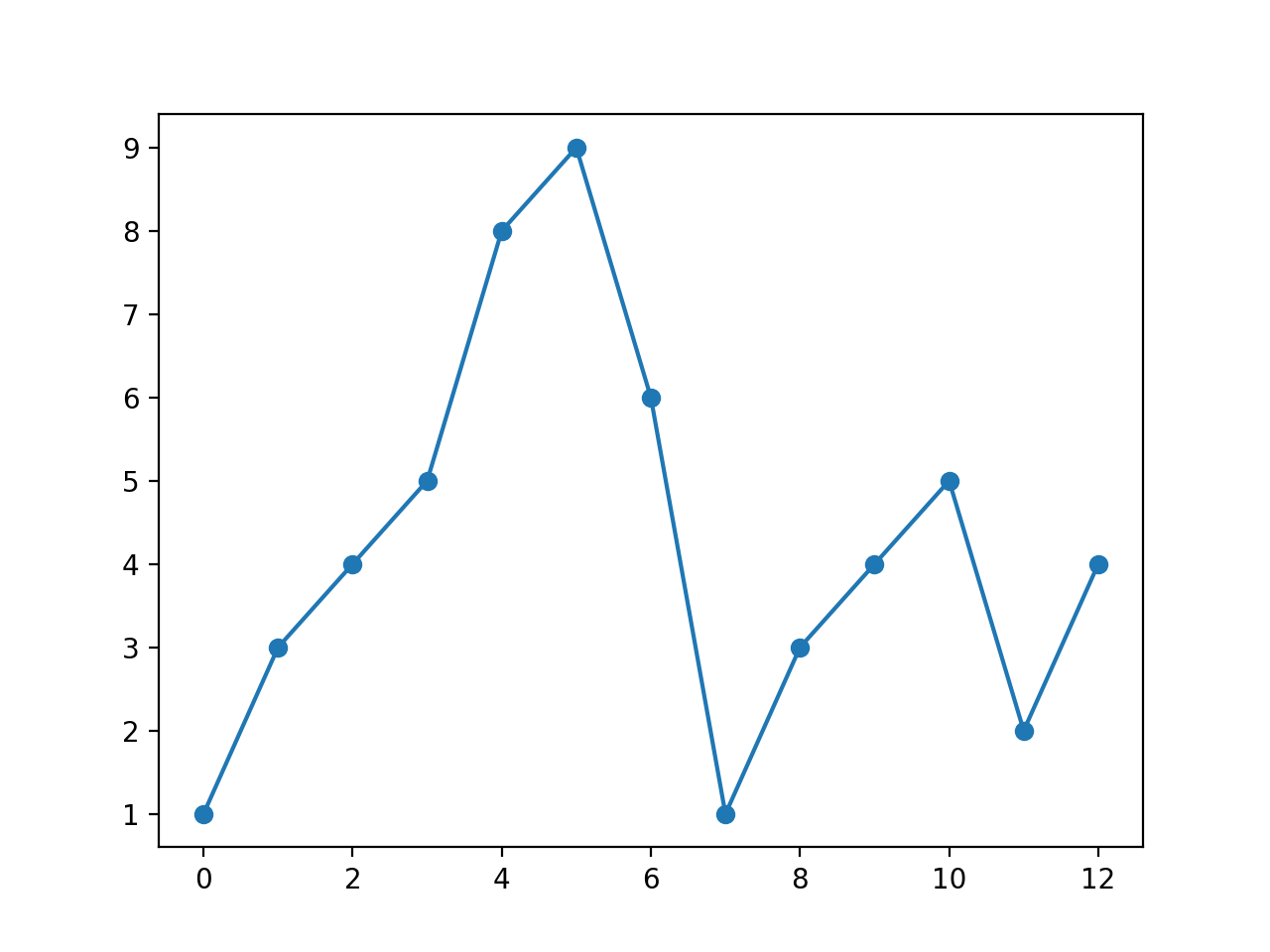

以下实例定义了实心圆标记：
实例
import numpy as np
ypoints = np. array ( [ 1 , 3 , 4 , 5 , 8 , 9 , 6 , 1 , 3 , 4 , 5 , 2 , 4 ] )
plt. plot ( ypoints , marker = 'o' )
plt. show ( )
显示结果如下：
marker 可以定义的符号如下：
| 标记 | 符号 | 描述 |
|---|---|---|
| "." |
|
点 |
| "," |
|
像素点 |
| "o" |
|
实心圆 |
| "v" |
|
下三角 |
| "^" |
|
上三角 |
| "<" |
|
左三角 |
| ">" |
|
右三角 |
| "1" |
|
下三叉 |
| "2" |
|
上三叉 |
| "3" |
|
左三叉 |
| "4" |
|
右三叉 |
| "8" |
|
八角形 |
| "s" |
|
正方形 |
| "p" |
|
五边形 |
| "P" |
|
加号（填充） |
| "*" |
|
星号 |
| "h" |
|
六边形 1 |
| "H" |
|
六边形 2 |
| "+" |
|
加号 |
| "x" |
|
乘号 x |
| "X" |
|
乘号 x (填充) |
| "D" |
|
菱形 |
| "d" |
|
瘦菱形 |
| "|" |
|
竖线 |
| "_" |
|
横线 |
| 0 (TICKLEFT) |
|
左横线 |
| 1 (TICKRIGHT) |
|
右横线 |
| 2 (TICKUP) |
|
上竖线 |
| 3 (TICKDOWN) |
|
下竖线 |
| 4 (CARETLEFT) |
|
左箭头 |
| 5 (CARETRIGHT) |
|
右箭头 |
| 6 (CARETUP) |
|
上箭头 |
| 7 (CARETDOWN) |
|
下箭头 |
| 8 (CARETLEFTBASE) |
|
左箭头 (中间点为基准) |
| 9 (CARETRIGHTBASE) |
|
右箭头 (中间点为基准) |
| 10 (CARETUPBASE) |
|
上箭头 (中间点为基准) |
| 11 (CARETDOWNBASE) |
|
下箭头 (中间点为基准) |
| "None", " " or "" | 没有任何标记 | |
| '$...$' |
|
渲染指定的字符。例如 "$f$" 以字母 f 为标记。 |

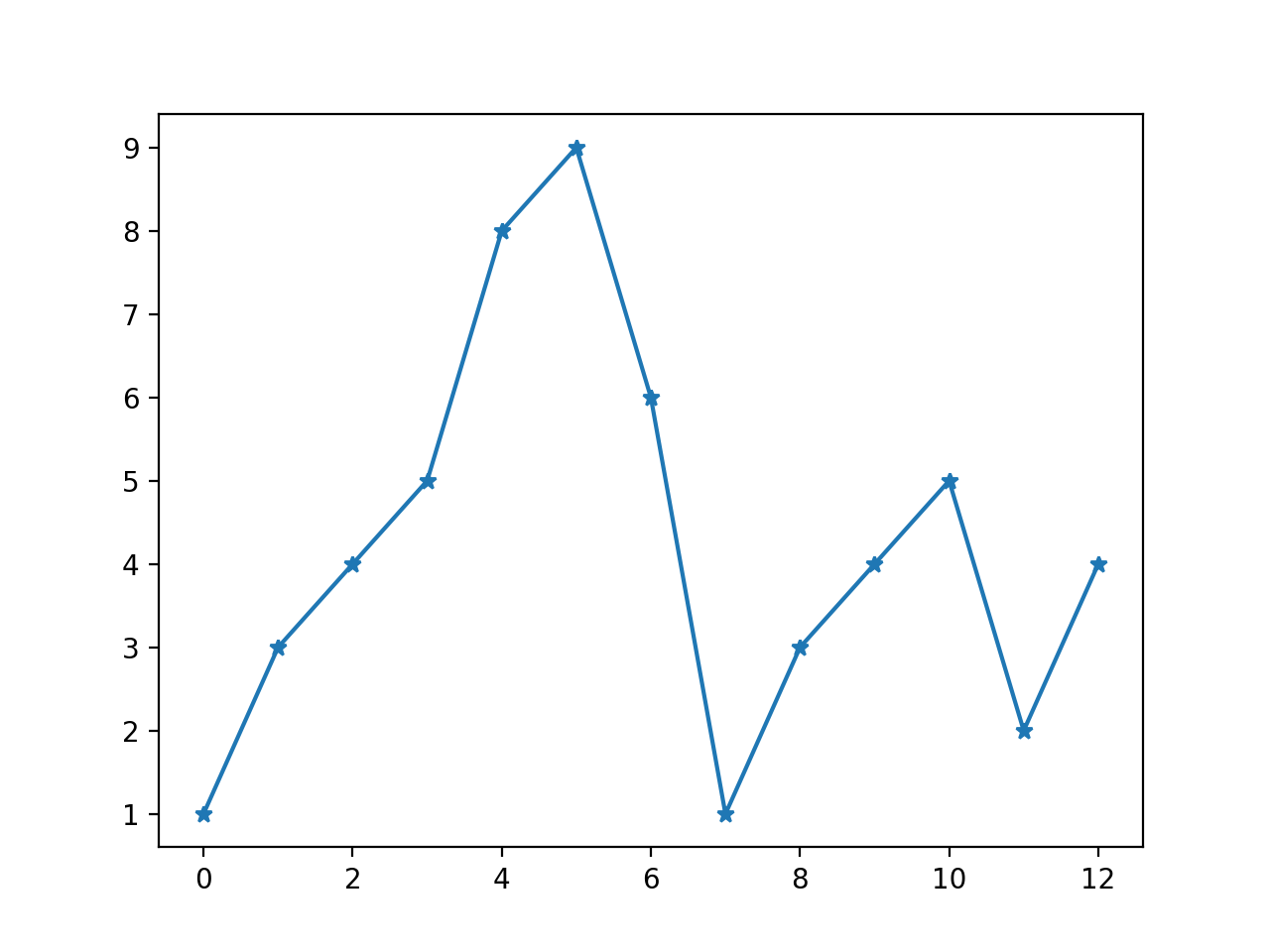

以下实例定义了 * 标记：
实例
import numpy as np
ypoints = np. array ( [ 1 , 3 , 4 , 5 , 8 , 9 , 6 , 1 , 3 , 4 , 5 , 2 , 4 ] )
plt. plot ( ypoints , marker = '*' )
plt. show ( )
显示结果如下：

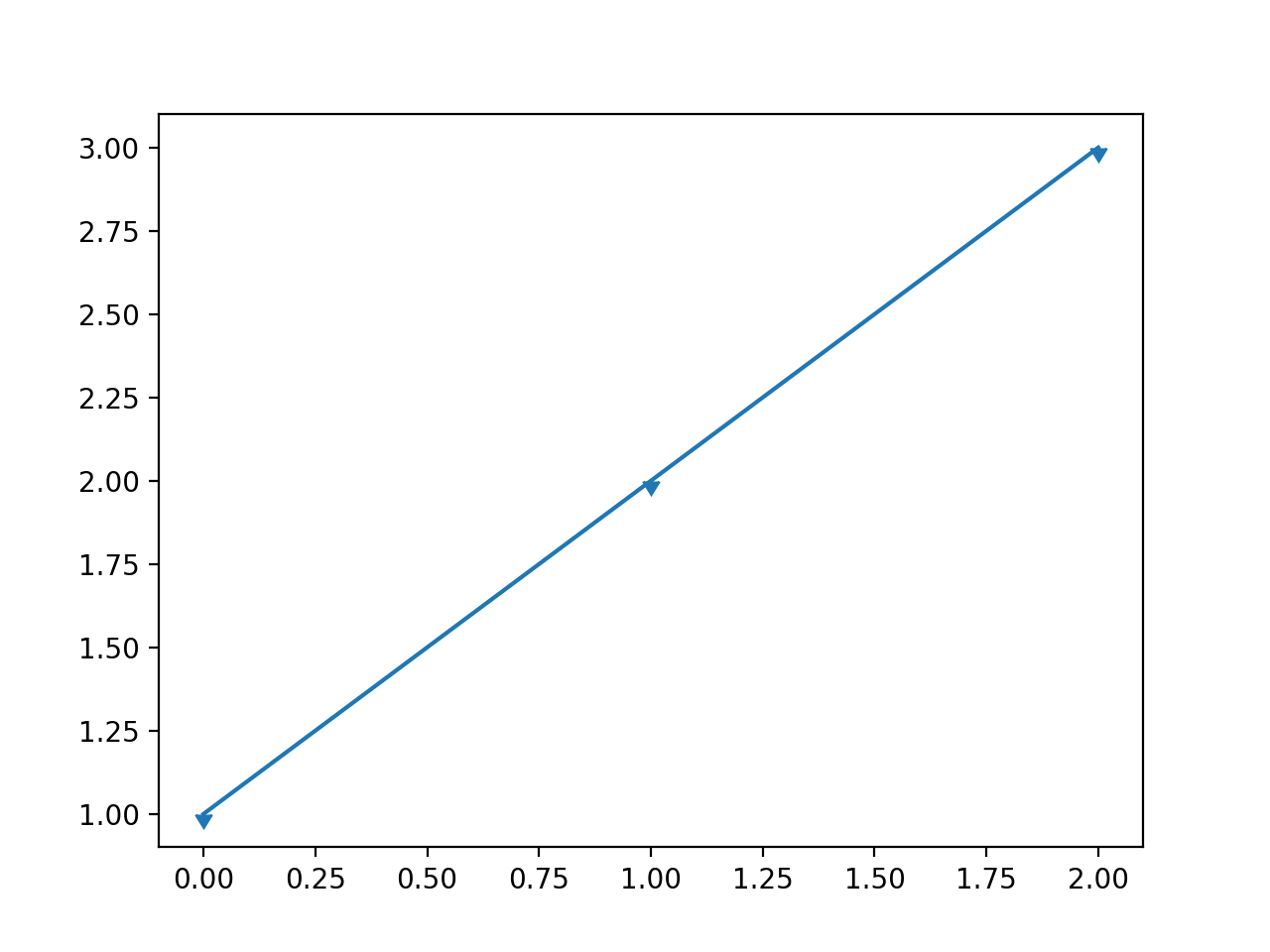

以下实例定义了下箭头：
实例
import matplotlib. markers
plt. plot ( [ 1 , 2 , 3 ] , marker = matplotlib. markers . CARETDOWNBASE )
plt. show ( )
显示结果如下：
fmt 参数
fmt 参数定义了基本格式，如标记、线条样式和颜色。
fmt = '[marker][line][color]'

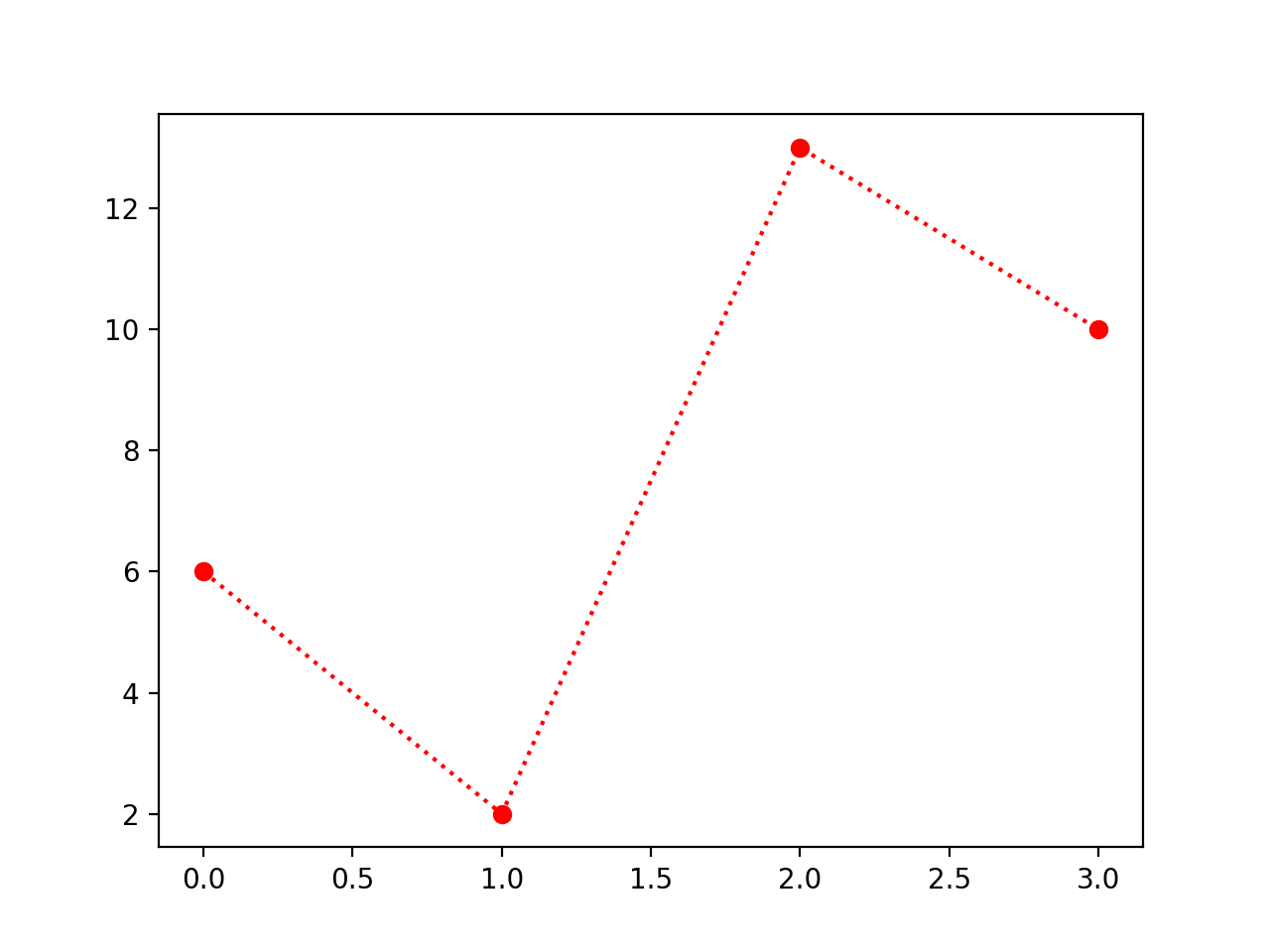

例如 o:r ， o 表示实心圆标记， : 表示虚线， r 表示颜色为红色。
实例
import numpy as np
ypoints = np. array ( [ 6 , 2 , 13 , 10 ] )
plt. plot ( ypoints , 'o:r' )
plt. show ( )
显示结果如下：
线类型：
| 线类型标记 | 描述 | |
|---|---|---|
| '-' | 实线 | |
| ':' | 虚线 | |
| '--' | 破折线 | |
| '-.' | 点划线 | |
颜色类型：
| 颜色标记 | 描述 | |
|---|---|---|
| 'r' | 红色 | |
| 'g' | 绿色 | |
| 'b' | 蓝色 | |
| 'c' | 青色 | |
| 'm' | 品红 | |
| 'y' | 黄色 | |
| 'k' | 黑色 | |
| 'w' | 白色 | |
标记大小与颜色
我们可以自定义标记的大小与颜色，使用的参数分别是：- markersize，简写为 ms ：定义标记的大小。
- markerfacecolor，简写为 mfc ：定义标记内部的颜色。
- markeredgecolor，简写为 mec ：定义标记边框的颜色。
设置标记大小：
实例
import numpy as np
ypoints = np. array ( [ 6 , 2 , 13 , 10 ] )
plt. plot ( ypoints , marker = 'o' , ms = 20 )
plt. show ( )
显示结果如下：

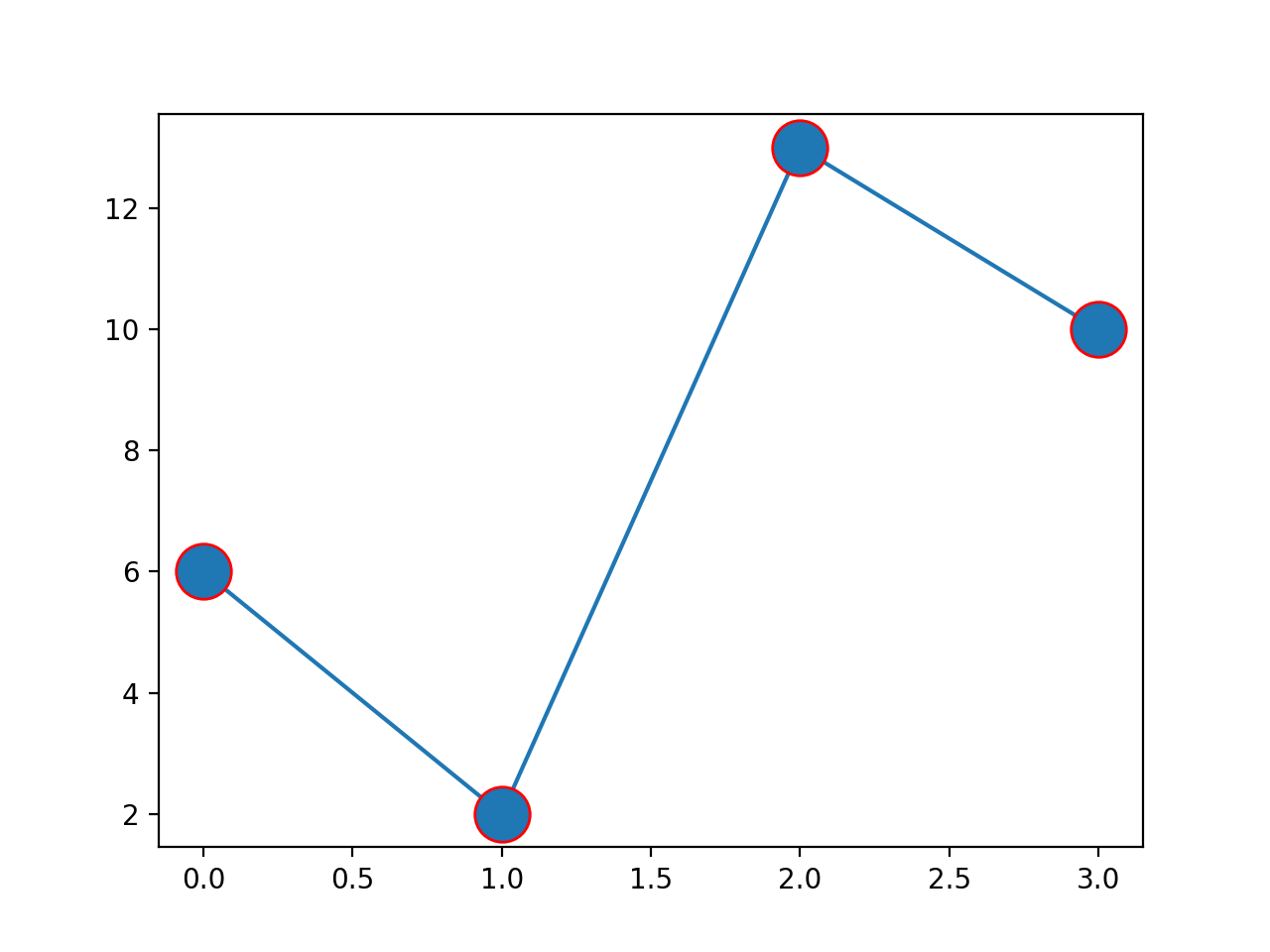

设置标记外边框颜色：
实例
import numpy as np
ypoints = np. array ( [ 6 , 2 , 13 , 10 ] )
plt. plot ( ypoints , marker = 'o' , ms = 20 , mec = 'r' )
plt. show ( )
显示结果如下：

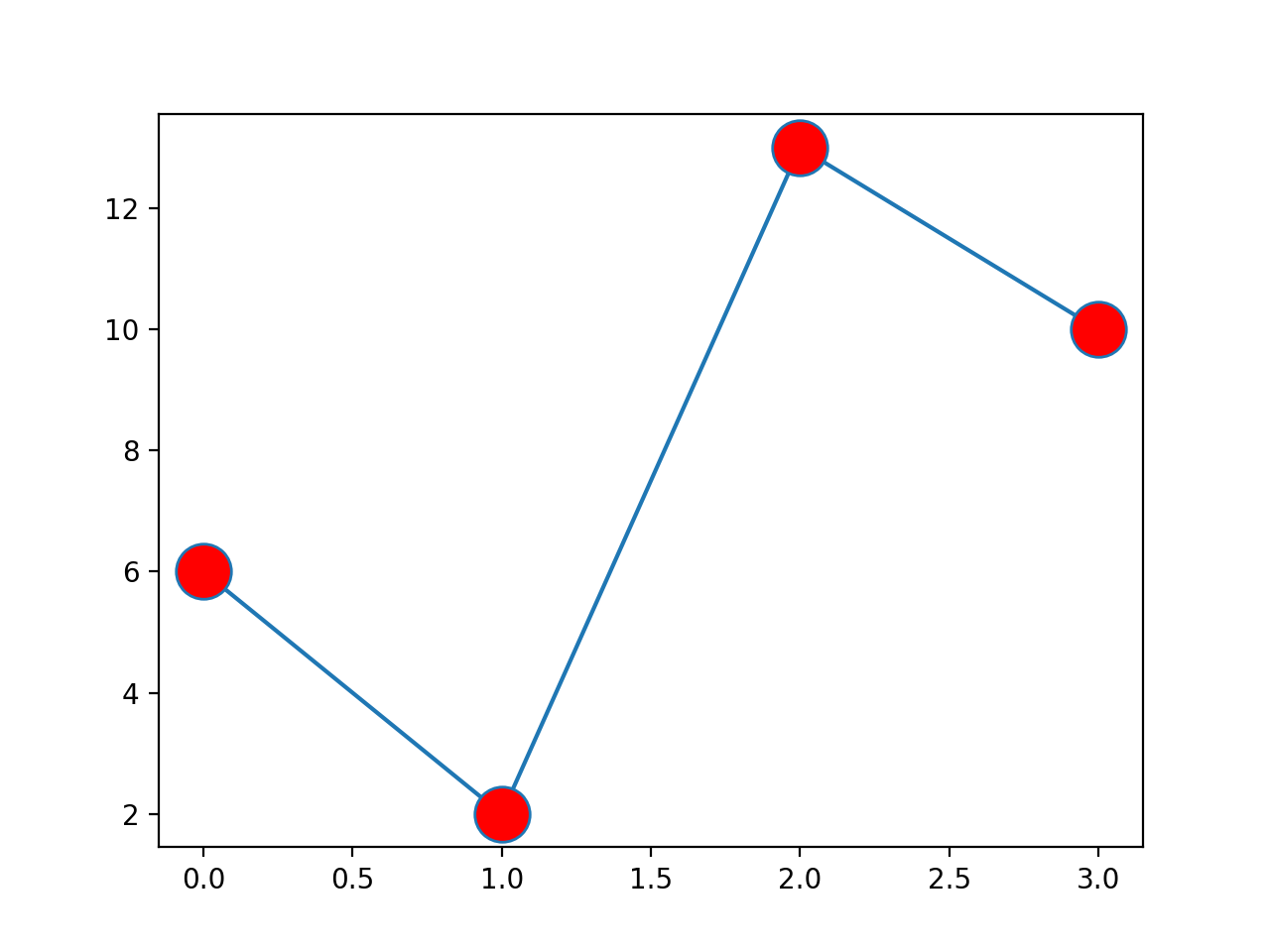

设置标记内部颜色：
实例
import numpy as np
ypoints = np. array ( [ 6 , 2 , 13 , 10 ] )
plt. plot ( ypoints , marker = 'o' , ms = 20 , mfc = 'r' )
plt. show ( )
显示结果如下：

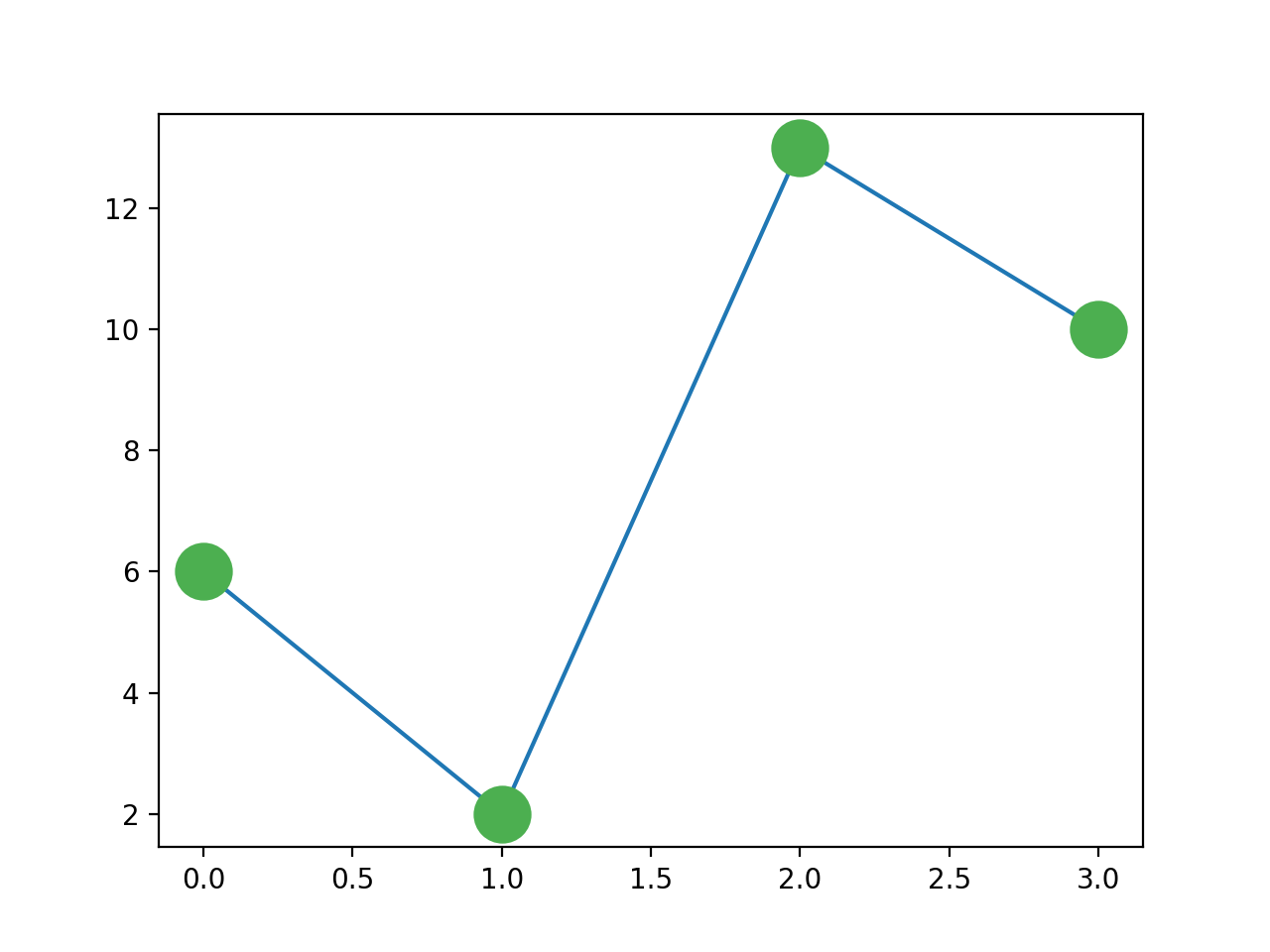

自定义标记内部与边框的颜色：
实例
import numpy as np
ypoints = np. array ( [ 6 , 2 , 13 , 10 ] )
plt. plot ( ypoints , marker = 'o' , ms = 20 , mec = '#4CAF50' , mfc = '#4CAF50' )
plt. show ( )
显示结果如下：
